電磁弁とは作動原理


作動原理


可動コアから弁体への力の伝達方法には直動形とパイロット形の2種類があります。


作動原理

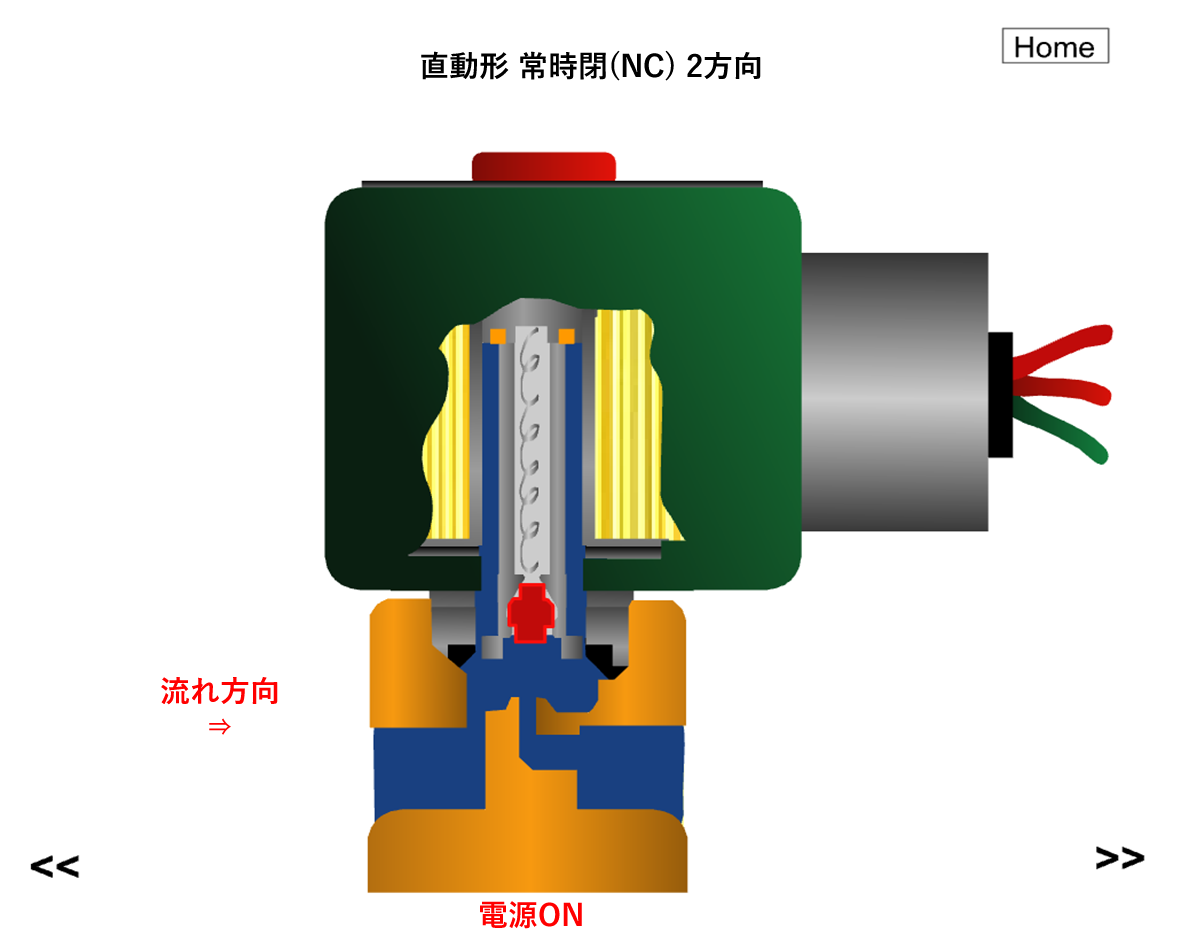

直動形


直動形は、可動コアの駆動によって機械的にメインオリフィスを開閉させます。可動コアが直接メインオリフィスを開閉するタイプや、てこを経由して開閉させるタイプがあります。



直動式直動式

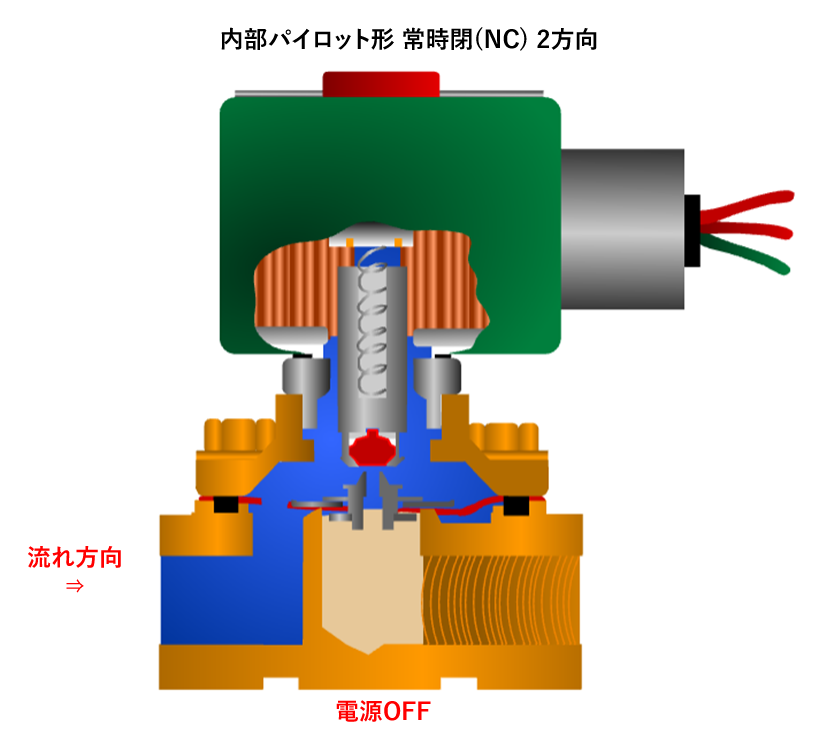

パイロット形
  パイロット形は、流体の圧力差を用いて弁体を駆動させ、メインシートを開閉させます。内部パイロット形は操作用圧力流体をメイン流体から分流して使用します。 外部パイロット形は操作用圧力流体を外部から供給します。


パイロット式パイロット式
